Lápiz de Aire Caliente
Soldar SMT con
Aire Caliente Sistema
de Reflujo para Soldar SMT con Lápiz de Aire
LÁPIZ
DE AIRE
CALIENTE ZT-2-MIL
Sistema
de Reflujo para Soldar SMT con Precision y Sin Contacto. . .Simplemente Superior™
Todos los Equipos de Zephyrtronics son Ingeniados y
Fabricados en los Estados Unidos de America.
Ordenar En Web
En 1996 El Premio
"Vision Award" Fue Galardonado a Zephyrtronics por
el
AirBath™, "Baño de Aire" y Designado el
"Mejor Nuevo Producto del Año"
Zephyrtronics es Reconocido en el Libro
de Ray Prasad Titulado
"Tecnologia de Montaje Superficial"
"Innovador...una manera más simple
para quitar y reparar dispositivos sensibles" Los
Editores de
SMT MAGAZINE
El "Baño de Aire" (AirBath) de
Zephyrtronics “baña la tarjeta de circuito impreso
con aire caliente para reducir el estrés térmico a la
tarjeta y sus dispositivos.”--
Reporte de la NASA
Enero del 2004

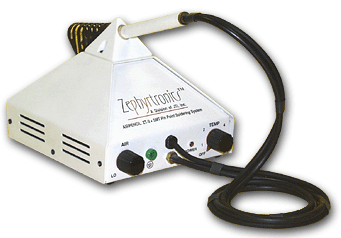

El Lápiz de Aire ZT-2-MILestá repleto de funciones de
primera calidad incluyendo un control de temperatura
variable de circuito cerrado; un marcador de control de
reflujo con un ‘ajuste ultra ligero’ para los chips
miniatura; una empuñadura segura de sólo 24 voltios; un
portador para el Lápiz ubicado en el centro del diseño (para
los que usan sea la mano izquierda o la mano derecha);
un suministro autocontenido de aire caliente (no
necesita conexiones de aire); construcción segura contra
la descarga electrostática (ESD); y un útil receptáculo
para las bandas de muñeca que protegen contra la
descarga electrostática (ESD).
ElZT-2-MIL
provee un método más seguro y sin contacto para soldar
semiconductores sensitivos a las fluctuaciones térmicas
(QFP's, PLCC's, SOICs) y chips cerámicos delicados.
Video:
Soldando SMD con Lápiz de Aire y
Pasta de Soldadura
ZT-2 LÁPIZ DE AIRE CALIENTE
Descripción
Modelo
Precio
U.S. $
¡Comprelo Ya!
Lápiz De Aire™
ZT-2-MIL-120
(120 voltios para los EE.UU., Canada Y México)
$899.00
Lápiz De Aire™
ZT-2-MIL-230
(230 voltios Para Todos Nuestros
Clientes Internacionales)
$899.00
ZT-2-TPK5
Paquete de 5 Puntas de Aire de Acero Inoxidable
$98.00
Más Detalles:
A diferencia de las “puntas” tradicionales de soldadura que se oxidan, el ZT-2-MILutiliza Puntas de Aire (Air Tips) de larga duración de acero inoxidable, entre ellas la popular Punta de Aire Ovalada (Oval Air Tip), la cual viene incluída con cada Sistema de Lápiz de Aire. Puede encontrar con Zephyrtronics® una selección de 5 estilos de estas económicas Puntas de Aire. Además, cada Lápiz
de Aire Calienteincluye un set de dos pinzas de acero inoxidable para quitar y cambiar chips en frío.
a.) Absolutamente no existe
ninguna
oportunidad de doblar/deformar
las delicadas patitas o
rasguñar/dañar las patitas
delicadas lo cual es un
acontecimiento común con los
cautines tradicionales;
b.) El Lápiz de Aire, a
diferencia de los cautines,
no
permite la oportunidad de
introducir contaminacion
a su ensamblado como suciedad,
mugre, residuos de flux,
adhesivos y mas;
c.)
El Lápiz de Aire funciona con
cualquier soldadura ya sea sin
plomo (RoHS) o la tradicional
que es estaño/plomo
ya que nunca hace contacto con
la pista (pad) y/o a diferencia
de los tradicionales consejos
para soldar estas deben ser
cuidadosamente separadas entre
las que no contienen plomo y las
que son de estaño/plomo en la
mesa de trabajo;
d.)
Con el Lápiz de Aire
uno no puede accidentalmente
golpear o mover los integrados
de SMD que han sido
cuidadosamente colocados
lo cuál también es un
incoveninente con el cautín el
cuál puede desalinear el
integrado después de que se
ha colocado ya que hace contacto con
el integrado;
e.)
El Lápiz de Aire se destaca
donde el tradicional cautín para
soldar falla en preparar o "retocar"
las pistas (pads), mientras que
un cautín puede dejar etiquetas
no deseadas o "ciclos de hielo"
los cuales agrandan los
problemas de co-planaridad,
el Lápiz de Aire Caliente
anivela y suaviza la pista
(pad);
f.)
Un cautín puede ser muy
perjudicial para los capacitores
de ceramica y los diodos de
cristal debido a su
aplicación conductiva inmediata
de alta temperatura que se
transmite directamente a las
patitas creando condiciones
térmales
desiguales.
Desafortunadamente, los
cautínes han sido la causa
significante
de problemas de
calidad, con grietas y fisuras
en los capacitores y diodos.
El Lápiz de Aire caliente, con
sus carácteristicas de convección,
elimina este
problema por completo.
Soldar Con Aire Caliente y Sin
Contacto Presenta Muchas
Ventajas Sobre Los Cautínes
Tradicionales
Capacitores de Ceramica y
Diodos de Cristal Tienen Siempre
Que Soldarse Con Lápizes de Aire,
Sin Cautínes, Para Asi
Prevenir Shock Térmico Y
Agrietamiento de El Integrado
¡Muchas Caraterísticas!
Volviendo a escribir todas las reglas, los
ingenieros de Zephyrtronics
aplicaron toda su ciencia cuando diseñaron la
pieza de mano de el Lápiz de Aire
Calienteenfocandose en
las 3 cuestiones siguientes:
1) El sistema llega a 530ºC
en la punta de salida de aire,
y sin embargo es accionado por solo
los ultra seguros y ultra bajos 24
voltios. (Asegurese de investigar
los altos voltajes de nuestra
llamada "competencia").
2) Su
liviana y delgada pieza de mano
es, a nuestro entender, la mas
liviana y delgada pieza de mano de
cualquier Lápiz de Aire o pistolas
de aire caliente que jamas
haya existido, lo que hace soldar
una alegría.
3) Nuestro preciso marcador de control
de
velocidad de aire tiene tres
rotaciones completas para el mas
fino de los ajustes--- separandola de todas las
otras llamadas "herramientas de aire"
de alta velocidad las cuales pueden
y hacen volar los pequeños
integrados durante el reflujo y/o
dispersan bolitas de soldadura
debajo de los integrados.
Nuestro único marcador de tres
rotaciones lo pone a usted en
control mientras trabaja.
El Lápiz de Aire ZT-2 Se Caracteríza Por Su
Único marcador de Control de Velocidad de Aire de Tres
Rotaciones Concediendole El Control Con los Integrados
Pequeños y Cuando Trabaja Con Pasta de Soldadura.
¡El Lápiz de Aire
Y La Pasta de Soldadura! Una gran combinación: Debido a el
ultra bajo ajuste de velocidad del aire, por fin, trabaje
éxitosamente con pasta de soldadura para crear reflujo de alta
calidad y asi también creando coyunturas de soldadura repletas
de conexiones de gran calidad al frente, lados y atras de las
patitas de los integrados de SMD. ¡Solo espere hasta
que experimente la diferencia!
¿Dijimos
que puede refluir pasta de soldadura en la mesa de trabajo?
¿Quiere ver cómo utilizar el Lápiz
de AireZT-2-MIL? Sólo echele un vistazo a nuestra pagina
que contiene el proceso pictórico, "Soldar
SMD's es Fácil En La Mesa de Trabajo".
El
ZT-2-MIL pertenece en cada mesa de trabajo donde
se realize el crítico retrabajo de SMT. Y para obtener
mejores resultados , se recomienda que el sistema se
utilice junto con cualquiera de nuestros conocidos ZT-1Baños de Aire para obtener perfiles térmicos de calidad
durante el pre-calentamiento.
El ZT-2-MIL Pertenece En Cada
Mesa de Trabajo Donde Se Realiza
Soldadura de SMT.
Esta Es La Herramienta Que Usted Debe
Tener Al Alcanze de Sus Manos.
Todos Los Lápices de Aire Caliente No
Fueron Creados Iguales:
He aquí por qué el ZT-2-MIL es tan
superior a otros de los llamados "lápices
de aire" y por qué es único en diseño y
utilidad:
1.)Cero Nivel Estático:
El ZT-2-MIL fue evaluado por
el laboratorio de ESD de Motorola y
encontraron que no solo es seguro, pero
era la única herramienta de aire que
calificaba para su últra arduo nivel de
"cero estática".
Simplemente superior.
2.) ¡Su Perfil Ultra Delgado Le
Permite Fácilmente Ver El Integrado Que
Esta Soldando! El
ZT-2-MIL tiene el
perfil mas delgado que cualquier Lápiz
de Aire Caliente. Otros
fabricantes han empaquetado de
manera cruda sus "Lápices de Aire" en
empuñaduras voluminosas provenidas de
cautínes. Tales implementos obstruyen la visión
de pequeños componentes como los
capacitores y resistores, y se hacen
difícil ver alrededor de
estas herramientas disparatadas.
Simplemente superior.
3.)
¡Ergonomico,
Pieza de Mano Tan Liviana Como Una
Pluma! El Lápiz de Aire
ZT-2-MIL
is es realmente un Lápiz de
Aire. Su pieza de mano es muy liviana y
pone en vergüenza a todos los otros
lápices de aire y hace soldar
una alegría en lugar de un
pesame. Simplemente superior.
4.) ¡La Pieza de Mano es de solo 24
Voltios! De nuevo, la mayoría
de todos los otros lápices de aire
requieren que los técnicos manejen altos
voltajes de 120 o hasta 240 voltios en
sus manos. ¡Huy! Pero nuestro Lápiz de
Aire
ZT-2-MIL
fácilmente refluye hasta las
soldaduras de más altas
temperaturas que no contienen plomo y
con sólo 24 voltios.
¿Cómo?
El aire es agitado dentro de nuestra
efectiva cámara interna de calentamiento
proporcionando hasta 510°C en el punto
de salida de la punta de aire en su posición
maxima. Ahora, es claro que
no creemos que deban soldar a esas
temperaturas, pero queríamos asegurarles
que una herramienta ingeniada
adecuadamente de 24 voltios puede
entregar la misma potencia que las
herramientas de alto voltaje.
Simplemente superior.
5.) ¡Flujo de Aire Variable Con Un
Verdadero Alcance Ultraligero!
Como se mencionó anteriormente,
nuestro preciso marcador de control de
velocidad de aire tiene 3 rotaciones
completas para el más fino de los
ajustes--separandolo de todas los otras
supuestas "herramientas de aire caliente"
las cuales pueden y hacen volar a los
pequeños integrados durante el reflujo
y/o dispersan bolitas de soldadura por
debajo de los integrados.
Simplemente superior.
Tenemos Disponibles Una Amplia
Selección Puntas de Aire
Enfocadas: A
diferencia de puntas de aire populares
para soldar que se oxidan, el
ZT-2-MIL utiliza punta de aire de
acero inoxidable de alta durabilidad.
Incluyendo la punta de aire ovalada
que, por cierto, se envia con cada
ZT-2-MIL. Aquí en
Zephyrtronics tenemos una selección de 5
estilos de estas puntas de aire
económicas. Además cada
ZT-2-MIL viene con un
conjunto de dos pinzas de acero
inoxidable antimagneticas para el
reemplazo y retiro de integrados en
frio.
Tenemos
5 Distintas
Puntas de Aire de Acero Inoxidable
Disponibles Para
Todos Los Dispositivos de SMD.
POPULAR
OVALADA
ABANICO
REDONDA
ANGULADA
FINA / A CHORRO
Apertura de Aire
3.175 x 1.016 mm
(.125" x .040")
Apertura de Aire 7.62
x 1.016mm
(.300" x .040")
Apertura de Aire 2.413
mm
(0.95")
Apertura de Aire 2.413
mm
(0.95")
Apertura de Aire
1.016 mm
(.040")
ZT-2-002
ZT-2-006
ZT-2-003
ZT-2-004
ZT-2-005
El Lápiz de Aire
Es Mostrado En Conjunto Con Precalentador de PCB "Baño de Aire" de
Zephyrtronics Para Generar El Perfil Optimo
Para El Reflujo. Sin Embargo, el
ZT-2-MIL Es Un Producto Independiente.
¡Este
es el Lápiz de Aire Utilizado por La NASA Y
JPL!
Sí,
el Lápiz de Aire
ZT-2-MIL
es el mismo que fue utilizado por la NASA y
JPL para soldar algunos de los integrados de
los dos Mars Rovers exitosamente lanzados en
el 2003.
NASA escribió que el sistema de Zephyrtronics
hace más facil el "montar/eliminar
integrados de through-hole y SMD que otros
métodos" y que "minimiza
las tensiones térmicas debidas a diferencias
de temperatura durante el montaje y
retrabajo" notando que el ZT-2-MIL
"es un método para soldar preciso y sin
contacto." -- Reporte
de la NASA de 39 Páginas, el 9 de
Enero del 2004.
Reflujo Sin Contacto para QFP'S Con
Pines Finos de Ala.
Reflujo Fácil de SOJ's,
PLCC's, Y SOIC's
Eliminación Y Sustitución Rapida de
Integrados
Flujo de Aire Ajustable Y Control de
Temperatura Variable
"Opportunity" Lanzado
el 7 de Julio del 2003. Arrivo a Marte
el 24 de Enero del 2004
*
* * Fotografías Courtesia de la NASA * *
*
"Spirit" Primer Rover Lanzado
el 10 de Junio del 2003. Arrivo a Marte el 3
de Enero del 2004
CARACTERISTÍCAS Y BENEFICIOS
Reflujo
Sin Contacto Para Soldar Integrados SMD.
Bucle
Cerrado Y Cero Conmutación. Control de Temperatura
Electronica.
Flujo
de Aire Variable Y Ajuste de Temperatura.
Suministro
Auto Contenido de Aire
Preciso. Aire Enfocado. Refluye Pines
Individuales de El Integrado.
Ajustes
Finos de Aire Para Prevenir Bolitas de Soldadura
Dispersas.
Competente
Con Normas Militares
Construcción
Durable Toda de Metal Construction, No de Plástico.
Totalmente Aprobado Para Aplicaciones Espaciales, Militares y de
Soldadura Sin Plomo
LÁPIZ DE AIRE ZT-2-MIL
Descripción
Modelo
Precio
U.S. $
¡Comprelo Ya!
Lápiz de Aire
ZT-2-MIL-120
Nuestro Modelo Para Los EE.UU. , Canada y México
INCLUYE
(Pinzas de Acero Inoxidable y Punta Ovalada)
ZT-2-MIL-120
$899.00
Lápiz de Aire ZT-2-MIL-230
Nuestro Modelo de 230 Voltios Para Todos Nuestros
Clientes Internacionales
INCLUYE
(Pinzas de Acero Inoxidable y Punta Ovalada)
ZT-2-MIL-230
$899.00
A C C E S S O R I O S
Descripción
Modelo
Precio
U.S. $
¡Comprelo Ya!
PUNTA DE AIRE DE ACERO INOXIDABLE
"OVALADA"
(PUNTA ESTÁNDAR)
Apertura de Punta
3.175mm
x 1.016mm
(.125" x .040")
ZT-2-002
$19.99
PUNTA DE AIRE DE ACERO INOXIDABLE
"REDONDA"
Apertura de Punta
2.413mm (.095")
ZT-2-003
$19.99
PUNTA DE AIRE DE ACERO INOXIDABLE
"ANGULADA"
Apertura de Punta
2.413mm (.095")
ZT-2-004
$24.99
PUNTA DE AIRE DE ACERO INOXIDABLE
"FINA / A CHORRO"
Apertura de Punta
1.016mm
(.040")
ZT-2-005
$19.99
PUNTA DE AIRE DE ACERO INOXIDABLE
"ABANICO"
Apertura de Punta7.62mm x 1.016mm
(.300" x .040")
