EL AIRPENCIL ZT-2-MIL DE ZEPHYRTRONICS

Sistema para Señalar Dispositivos de SMT con Precisión
y para Reflujo Sin Contacto

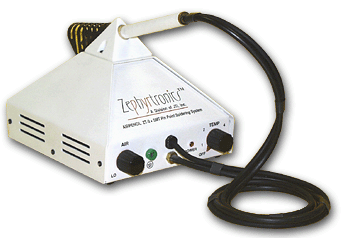

Completamente portátil, el nuevo ZT-2 Hot Air Pencil está repleto de funciones de primera calidad incluyendo un control de temperatura variable de circuito cerrado; un dial de control de reflujo con un ‘ajuste ultra ligero’ para los chips miniatura; una empuñadura segura de sólo 24 voltios; un portador para el lápiz ubicado en el centro del diseño (para los que usan sea la mano izquierda o la mano derecha); un suministro autocontenido de aire caliente (no necesita conexiones de aire); construcción segura contra la descarga electrostática (ESD); y un útil receptáculo para las bandas de muñeca que protegen contra la descarga electrostática (ESD).

El ZT-2-MIL provee un método más seguro y sin contacto para soldar semiconductores sensitivos a las fluctuaciones térmicas (QFP's, PLCC's, SOICs) y chips cerámicos delicados. A diferencia de las “puntas” tradicionales de soldadura que se oxidan, el ZT-2-MIL utiliza Puntas de Aire (Air Tips) de larga duración de acero inoxidable, entre ellas la popular Punta de Aire Ovalada (Oval Air Tip), la cual viene incluída con cada Sistema de Lápiz de Aire: ZT-2-MIL AirPencil System. Puede encontrar con Zephyrtronics® una selección de 5 estilos de estas económicas Puntas de Aire (Air Tips). Además, cada ZT-2-MIL AirPencil System incluye un set de dos pinzas de acero inoxidable para quitar y cambiar chips en frío.

SITE IN ENGLISH

Bajo
Constructión

Los Capacitores De Cerámica Deben Ser Siempre Soldados con Lápices de Aire sin Contacto, y Nunca con Cautines de Contacto, para Evitar Choques Termales, Fisuras  y Agrietamiento.

La corriente de aire dirigida a un punto específico del  ZT-2-MIL produce el reflujo rápidamente en los dispositivos con espacios de paso corto sin tocar jamás las delicadas patillas o pistas! Ante todo una herramienta de soldadura, el lápiz es muy efectivo para retirar los chips de tecnología montada en superficie (SMT). El AirPencil presenta un método superior para “retocar” las pistas frente al que ofrecen los cautines de contacto, los cuales pueden dejar franjas en la pista causando problemas de coplanaridad. El ZT-2-MIL equilibra los niveles de calor ("hot levels") dejando una pista lisa, ilustrando las inherentes ventajas del reflujo convectivo sin contacto.

Buscando una formulación completamente nueva, los ingenieros de Zephyrtronics examinaron todas las opciones disponibles al diseñar el lápiz/empuñadura del ZT-2-MIL AirPencil. Considere por ejemplo estas tres cuestiones: 1) El lápiz / empuñadura del ZT-2-MIL puede alcanzar hasta 530º C en la punta de la salida, pero recibe una corriente sumamente segura y extremadamente baja de 24 voltios (No deje de investigar cuáles son los altos voltajes de nuestros supuestos "competidores"). 2) Además, la empuñadura del ZT-2-MIL, delgada y ligerísima, es, que nosotros sepamos, el AirPencil más ligero y delgado que existe, transformando así el trabajo de reflujo en un placer y no en una tortura. 3) El ZT-2-MIL AirPencil cuenta con un ajuste de la precisión de la válvula de la velocidad del aire con TRES ROTACIONES COMPLETAS de 360º separándolo completamente de otros supuestos “lápices de aire caliente” de alta velocidad que pueden y que de hecho soplan los pequeños chips cerámicos durante el reflujo y/o ocasionan bolas de soldadura debajo de los circuitos integrados (ICs). Pero no así el  ZT-2-MIL AirPencil! Nuestra VALVULA DE TRES AJUSTES única le proporciona la confianza de saber que usted está en control durante el delicado reflujo del soldador…

Y debido al ajuste extra fino de la velocidad del aire, ahora usted puede, por fin, trabajar con éxito con pasta de soldar para reflujo de alta calidad, creando uniones de soldadura repletas de uniones lisas cóncavas (fillets) en las patillas, talones y lados de los dispositivos SMD. ¡Sólo hay que ver la diferencia!

El ZT-2-MIL AirPencil de Zephyrtronics no debe faltar en ninguna mesa de trabajo en la que se realicen retoques críticos de dispositivos de tecnología montada en superficie (SMT). Para mejores resultados, se recomienda que el ZT-2-MIL AirPencil sea utilizado con cualquiera de nuestros ahora mundialmente famosos Baños de Aire ZT-1 AirBaths para obtener perfiles térmicos de calidad mediante el calentamiento previo y con la Cuna ABC Ajustable (ABC Adjustable Cradle).

¿Reflujo de pasta de soldadura en la mesa de trabajo? ¿Desea ver cómo se utiliza el ZT-2-MIL AirPencil? Sólo hay que ver nuestra página que ilustra con imágenes el proceso "La Soldadura SMD Simplificada en la Mesa de Trabajo ".

Tampoco deje de leer nuestros Artículos Técnicos, "El Lápiz de Aire Caliente: Historia y Teoría de la Realización de Uniones de Alta Calidad en la Mesa de Trabajo" y nuestra pagina que ilustra con imágenes el proceso "Soldadura de Calidad para Dispositivos Montados en Superficie (SMD) en la Mesa de Trabajo".
